Idealstratigraphisches Tableau (im Aufbau)

~Aktualisiert am 04.12.2024~

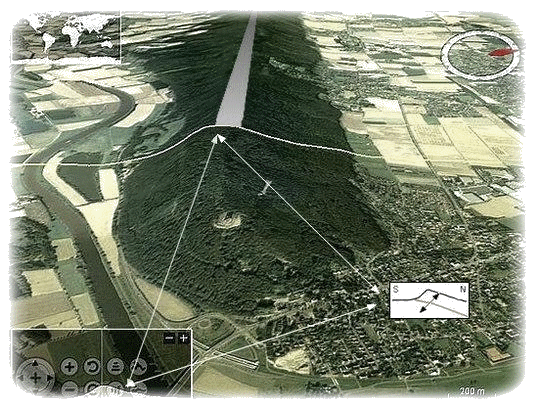

Der Ostteil des Wiehengebirges als Aufnahmegebiet für den Tableauinhalt, welches inhaltlich bis Pr. Oldendorf reicht. Beispielhaft für die im Tableau hinterlegten Profilgrafiken hier der Bereich Porta mit nahezu idealem Profilverlauf. Die Grafik wurde mit dem NASA World Wind Datenfeed, der NASA Terrain Profiler Applikation und einem Virtual Earth Layer von Microsoft erstellt und unterliegt den Nutzungsbestimmungen der Rechteeigner für nichtkommerzielle Privatseiten nach dem Stand vom 12.01.2012.



Serie: Malm (Oberjura) ~ Alter: ca. 145 - 157 Mio. Jahre

  • Malm
  • Der Malm, auch "weißer" oder "oberer" Jura genannt, bildet mit seinen harten Schichten die Kammlagen und darauf folgend den Nordabhang des Wiehengebirges. Im nördlichen Wiehengebirgsvorland verschwinden die Schichten des Malm rasch unter diluvialen Schichten. Beginnend mit den Gigasschichten sind Aufschlüsse im höheren Malm selten. Die Mächtigkeiten können stark schwanken, auch sind häufige Fazieswechsel typisch für den Malm im Aufnahmegebiet, ursächlich hierfür waren u. a. Regressionen und Transgressionen der Meere zur Malmzeit. Manche Gesteinsausbildungen unterliegen schon nach wenigen 100 Metern einer faziellen Änderung, was in Verbindung mit der Problematik fehlender Aufschlüsse und Leitfossilien eine feinstratigraphische Gliederung sehr erschwert. Die überlieferten petrographische Gliederungsversuche sind somit in vielen Teilbereichen die einzigen Anhaltspunkte, eine lückelose Beschreibung ist vielfach nicht möglich. War der Dogger bereits zu den Anfängen geologischer Untersuchungen Inhalt verschiedener Arbeiten, fand der Malm erst sehr viel später eine ähnliche Beachtung.
Stratigraphie Abbaue ~ Mineralien ~ Petrographie

  • Malm ζ6



  • Serpulit
  • System: Kreide
  • Berriasium
  • Münder Mergel
  • Tithonium
  • (Obertithonium)

  •
  • Abbaue:
  • Mergel
  • Ton
  • Gips

  •

  • Mineralienvorkommen:
  • Pyrit
  • Schwefel
  • Gips

  •

  • Petrographie:
  • Wenn man einmal von den kleinen Spalten und Klüften des mittleren und unteren weissen Jura absieht, stellt der Münder Mergel die einzige Stufe dar, in der natürliche Hohlräume entstanden sind und noch entstehen. Nördlich des Wiehens sind Münder Mergel und Serpulit fast immer vom Diluvium überdeckt, nur vereinzelt lassen Aufschlüsse eine genauere Ansprache zu. Unregelmässig eingelagerte Gipslinsen und salzhaltiges Gestein sind das Ergebnis eines Meeresrückzuges, salzhaltige einzelne Gewässern waren Folge dieser Regression. Ohne Wasseraustausch mit einem offenen Meer erhöhte sich bis zur völligen Verdunstung die Salzkonzentration. Die Schichten des Münder Mergel unterliegen häufig einer Auslaugung durch Wasser, was zu Höhlenbildung und Subrosionssenken führen kann. Diese auch "Erdfall" genannten Störungen erreichen mitunter als kraterartige Vertiefungen die Erdoberfläche. So kam es z. B. in Pr. Oldendorf 2001 zu einem Erdfall mit einem lt. Dr. Bremer 4m breiten und 15(!) m tiefen Loch. Auch sind viele Seen und kleinere Senken im Wiehenvorland das Ergebnis die Hohlraumbildung mit anschließendem Nachbrechen der oberen Schichten; ebenso langgestreckte Senken, die zur Bildung der heutigen Moore führten. Dienemann erwähnte im geologischen Erläuterungstext eine Grube westlich von Lübbecke, die er als zum oberen Malm gehörend beschrieb und dort einige Höhlengänge und Erdfälle verzeichnete. Neben den schon beschriebenen Einlagerungen wird der Münder Mergel als dunkelgrauer, brauner oder auch toniger Mergel bzw Mergelschiefer beschrieben, lt. Dienemann auch z. T. stark bituminöse kalkige Schiefertone und "stark verknetete Tone mit Gips". Rätselhaft ist das von Dienemann beobachtete 10 cm mächtige Kohleflöz, das unter Umständen zum Wealden zu zählen ist. Klüpfel beschrieb den Gips als bemerkenswert rein, zum Teil weise dieser auch einen Überzug aus gediegenem Schwefel auf. Die Angaben zur Mächtigkeit reichen von 400 - 500 m bis 1000 m.

  • Malm ζ4-ζ5



  • Einbeckhaeuser
  • Plattenkalk
  • Tithonium
  • (Mitteltithonium)

  •
    • Abbaue:
    • Kalkstein
    • Mineralienvorkommen:
    • Pyrit
    • Petrographie:
    • Vereinzelte Aufschlüsse dieser Stufe gibt es in Barkhausen, Häverstedt, der Börninghauser Masch und dem Limberg. Die Plattenkalke werden als dunkle, hartplattige Kalke beschrieben, die hell verwittern; sie wechsellagern mit schiefrigen Mergeltonen. Im Westteil des Aufnahmeraumes können die Kalke auch leicht bituminös sein. Die Mächtigkeit dieser Stufe schwankt von ca. 25 - 30 m. Durch den Pyritgehalt verliert der Plattenkalk fast jeglichen technischen Wert, allenfalls als minderwertige Packlage für den Wegebau wurde er früher vereinzelt gebrochen.

  • Malm ζ1 - ζ3



  • Gigasschichten
  • Tithonium
  • (Untertithonium)

  •
  • Abbaue:
  • -
  • Mineralienvorkommen:
  • -
  • Petrographie:
  • In Vorbereitung

  • Malm ε



  • Oberer Kimmeridge
  • Kimmeridgium
  • (Oberkimmeridgium)

  •
  • Abbaue:
  • Impsonit (unbestimmt, γ1 - ε)

  •

  • Mineralienvorkommen:
  • Glaukonit
  • Impsonit (unbestimmt, γ1 - ε)
  • Quarz (Bergkristall (unbestimmt, γ1 - ε) )
  • Siderit (unbestimmt, γ1 - ε)

  •

  • Petrographie:
  • Der obere Kimmeridge beginnt im Hangenden mit Kalk- oder Tonbankserien. Die Schiefer- Mergelkalke zeigen zum Liegenden hin z. T. einen zunehmenden Sandgehalt. Lt. Klüpfel lässt sich der obere Kimmeridge demnach in zwei Lager gliedern: Einer tonig-kalkigen Oberregion und einer sandigen Unterregion. Im Westen des Aufnahmegebietes kommt es mit zunehmendem Sandgehalt zu Sandsteineinlagerungen, in denen auch kohlige Pflanzenreste zu finden sind. Eine Abgrenzung zum mittleren Kimmeridge ist nicht immer eindeutig zu ziehen. Erwähnenswert sind noch die regional begrenzten Vorkommen der roten Kimmeridgetone, die aus dem Teutoburger Wald bekannt sind. Die Vorkommen im Wiehengebirge scheinen sich auf die Babilonie und dem Berg "Altes Verbrenn" zu beschränken. Die Mächtigkeit des Oberen Kimmeridge beträgt ca. 30 - 40 m.

  • Malm δ1-δ4



  • Mittlerer Kimmeridge
  • Kimmeridgium I - XII
  • (Mittelkimmeridgium)

  •
  • Abbaue:
  • Kalk

  •

  • Mineralienvorkommen:
  • -

  •

  • Petrographie:
  • Der mittlere Kimmeridge ist von seinem Liegenden, zu dem der obere Grenzsandstein zu rechnen ist, recht gut zu unterscheiden. Der untere mittlere Kimmeridge beginnt mit Kalk, Schieferton und Sandstein. Der Kalk wurde an mehreren Stellen übertägig abgebaut und in nahegelegenen Kalköfen gebrannt. Von Klüpfel wurde eine Parallelisierung der aus dem Wesergebirge bekannten komplexen Schichtfolge versucht, die sich wie folgt vom Handenden zum Liegenden aufgliedert: Dachserie, Zementstein, Virgulabänke, Ballersteinbank, Kalkbank, Hauptton, Zwischenbank, Ton, Brennbank, Ton, Yo-Lager, Knollenkalk, Romanzementmergel, Emersionsfläche, Stollenbank, Sandtonkomplex, Unterbank, Ton und der Basiskomplex. Die Mächtigkeit des Mittleren Kimmeridge schwankt von ca. 70 - 80 m.

  • Malm γ1-γ3



  • Unterer Kimmeridge
  • Kimmeridgium
  • (Unterkimmeridgium
  • I - IV)

  •
  • Abbaue:
  • Sandstein

  •

  • Mineralienvorkommen:
  • Pyrit

  •

  • Petrographie:
  • Der untere Kimmeridge beginnt in der Basalbank mit mergeligen Kalken und ist damit vom Liegenden, dem Wiehengebirgsquarzit, im Westteil des Aufnahmegebietes gut zu unterscheiden. Die unterste Schicht des unteren Kimmeridge wird deshalb auch Grenzkalk genannt. Da das Liegende, die Wiehengebirgsschichten, im Ostteil eine ähnliche Ausbildung zeigen, ist eine Abgrenzung dort weniger einfach. Die Mergelkalke schwanken in ihrer Mächtigkeit, Kalkbänke wechsellagern mit Tonlagen, teilweise zeigt sich auch ein erhöhter Sand- u. Pyritgehalt. Über der Kalkbank befinden sich die Grenzsandsteinschichten, die sich in einen unteren und oberen Grenzsandstein mit zwischengelagertem Mergel, Kalk, Schieferton und dünnen Sandsteinschichten aufgliedern. Sowohl der obere als auch der untere zum Teil hochwertige Sandstein wurde mancherorts (z. b. Lübbecke u. Glösinghausen) gebrochen. In den tonigen Zwischenlagen der Sandsteine befinden sich die Saurierspuren von Barkhausen. Neben den bekannten "großen" Saurierfährten wurden lt. Imeyer, Klüpfel u. Lohmann im selben Horizont auch ca. 50/50 cm große Spuren eines Dreizehers und eines "vogelähnlichen Tieres" gefunden. Nördlich von Preussisch Oldendorf wurden bei Straßenbauarbeiten ähnliche Fährten wie die von Barkhausen gefunden.

  • Malm α3-β



  • Wiehengebirgsschich-
  • ten
  • (Wiehengebirgsquar-
  • zit)
  • Oxfordium
  • (Mittel - Oberoxfordi-
  • um)

  •
  • Abbaue:
  • Steinkohle
  • Sandstein

  •

  • Mineralienvorkommen:
  • Siderit
  • Pyrit
  • Phosphorit

  •

  • Petrographie:
  • Der Oberbegriff "Wiehengebirgsschichten" beschreibt die Fortsetzung verschiedener Fazies, die im Wesergebirge unter dem Begriff "Korallenoolith" subsumiert werden. Im Wiehengebirge ist die Korallenbank nicht mehr vorhanden. Es wechsellagern Kalkbänke, Eisenoolithe, Sandstein und Schiefertonlagen. Verschiedene Bearbeiter haben versucht, die aus dem Korallenoolith bekannte stratigraphische Feingliederung zumindest faziell für das Wiehengebirge weiterzuführen. Die verschiedenen

    Wiehengebirgsquarzit

    mit kohliger Zwischenschicht

    Fazies sind im Wiehen grösstenteils in der Horizontalen verzahnt. Wie schon in den Heersumer Schichten zu beobachten ist, kann auch hier ein erhöhter Pyritgehalt zu rostig-löchriger Verwitterung führen. Die oolithischen gebankten Kalke sind z. T. mit roten Eisenooiden angereichert, ohne jedoch den Grad einer Abbauwürdigkeit zu erreichen. Allgemein gilt, dass der Kalkgehalt von Ost nach West abnimmt, während der Sandgehalt zunimmt. Der Wiehengebirgsquarzit in seiner klassischen Ausprägung scheint in der Gegend von Oberlübbe erstmalig aufzutreten, in seiner Mächtigkeit nach Westen hin schwankend. Es ist ein grauer bis weißer quarzitischer Sandstein von hoher Festigkeit, dem manchmal alochthone Kohle eingelagert ist. Ürsache für die Thermometamorphose ist der Bramscher Pluton. Diskordante Lagerungsverhältnisse lassen auf Priele im Sedimentationsraum schliessen. Der Sandstein wurde verschiedenenorts abgebaut und fand sogar Verwendung als Bausandstein. Die Mächtigkeit der Wiehengebirgsschichten schwankt von ca. 12 bis 20 metern.

  • Malm α1-α2



  • Heersumer Schich-
  • ten
  • Oxfordium
  • (Unteroxfordium -
  • Mitteloxfordium)

  •
  • Abbaue:
  • Silber (im westl. Teil des Aufnahmeraums)
  • Sandstein

  •

  • Mineralienvorkommen:
  • Galenit (im westl. Teil des Aufnahmeraums)
  • Pyrit
  • Quarz (Bergkristall)
  • Hydrohaematit (evtl. Haematit)

  •

  • Petrographie:
  • Im Aufnahmeraum werden die Heersumer Schichten im Liegenden durch eine Gryphaeenlage vom Dogger abgegrenzt. Dunkelblau bis schwarze Kalksandsteine mit zwischengelagertem Mergel sind die typische Ausbildung der Heersumer Schichten. Stellenweise weist das Gestein einen hohen Schwefelkiesgehalt auf, wodurch es ein löchrig-unebenes, amorph-zerfressenes Aussehen erhält, der Kalksandstein verliert in solchen Lagen jeglichen technischen Wert. Den Schichten sind mitunter kohlige Bestandteile zwischengelagert, hier zerfällt der Stein dünnplattig. Der Kalkgehalt schwankt, auch die Korngrößen sind uneinheitlich, stellenweise ist das Gestein stark zerklüftet. Wertig ausgebildete Quarz- u. Kalksandsteine wurden als Packlage für Straßenbauarbeiten abgebaut. Rätselhaft sind einige horizontal verlaufende, bis ca. 50 m lange kegelförmige Hohlräume im östlichen Teil des Aufnahmeraums, die allenfalls im vorderen Bereich Abbauspuren aufweisen.
Serie: Dogger (Mitteljura) ~ Alter: ca. 157 - 173 Mio. Jahre

  • Dogger
  • Der Dogger, auch mittlerer oder brauner Jura genannt, besteht in den unteren Schichten aus vollmarin sedimentiertem Ton, wodurch der untere Dogger den Liasschichten sehr ähnlich ist. Nach oben hin dominieren in vielen Schichten klastische Komponenten. Die Widerstandsfähigkeit der Doggerhorizonte ist recht unterschiedlich, auch geben sie im Profil kein einheitliches Bild. Manchmal bilden die härteren Schichten des Doggers Kammlagen. Dort, wo der Dogger nicht bis zum Kamm reicht, wird er von den nachfolgenden unteren harten Schichten des Malm gebildet. Im Fall der Doppelkämme kann es vorkommen, dass Schichten des Dogger den südlichen und die des Malm den nördlichen Kamm bilden. Da bis auf die unteren Schichten des Doggers die Horizonte zumeist recht gut aufgeschlossen waren und auch heute noch eine direkte Ansprache der Formationen vielfach möglich ist, sind die Ausbildungen der Formationen gut zu verfolgen. In vielen Doggerhorizonten wurde Bergbau betrieben. Die Abbaue fanden, der regional begrenzten Abbauwürdigkeit wegen, nicht im gesamten Aufnahmeraum statt. Die Eisenerzlagerstätten im unteren Dogger oder auch die im Cornbrash sind regionale Besonderheiten innerhalb des Aufnahmeraumes.
Stratigraphie Abbaue ~ Mineralien ~ Petrographie

  • Dogger ζ1 - ζ4

  • Ornatentone
  • Callovium
  • (Mittel- bis Ober-
  • callovium)

  •
  • Abbaue:
  • -

  •

  • Mineralienvorkommen:
  • Quarz (auch als Bergkristall)
  • Calcit
  • Phosphorit
  • Pyrit
  • Baryt
  • Ankerit-Dolomit
  • Hämatit
  • Siderit

  •

  • Petrographie:
  • Mergeliger, dunkler, sandig glimmeriger Schieferton mit Kalksandsteinbänken, welche mancherorts aggregiert eine Mächtigkeit von 7 m erreichen können. Diese Sandsteinbänke treten im Westen häufiger auf als im Osten. Stellenweise sind in den oberen Lagen auch Kalkmergelbänke vertreten. Der Ornatenton verwittert leicht und bildet oft Senken zwischen den festen hangenden und liegenden Horizonten. Die Schiefertone können hochbituminös sein (Luttern, Wallücke u. Bergkirchen) und lassen sich bruchfrisch entflammen, sie glühen hellgelb bis weiß. In Klüften und im Bereich von Störungszonen finden sich Quarze u. Calcit in z. T. schöner Ausbildung. Der Mächtigkeit der Ornatentone variiert von ca. 30 - 50 m.

  • Dogger ε6

  • Macrocephalen-
  • schichten
  • Callovium
  • (Untercallovium)

  •
  • Abbaue:
  • Eisenerz

  •

  • Mineralienvorkommen:
  • Chamoisit unbestätigt
  • Calcit
  • Phosphorit
  • Sphalerit
  • Pyrit
  • Aragonit
  • Hämatit
  • Ankerit-Dolomit
  • Goethit
  • Gips
  • Baryt
  • Quarz, auch als Bergkristall
  • Siderit
  • Illit
  • Chlorit (?)

  •

  • Petrographie:
  • Bruchfrisch ein dunkel bis schwärzlich-grauer, kalkiger, auch sandig-oolithischer Tonseisenstein. Erst an der Luft erhält er infolge Verwitterung eine stark rötlichen Kruste. Die Macrocephalenschichten sind zwischen Häverstedt und Wallücke am eisenhaltigsten. Das Wittekindflöz,

    Kristallisation in einem

    Ammonitenkern aus den Macroce-

    phalenschichten

    auch Portaeisenstein genannt, ist z. T. bituminös und keilt nach Westen hin schnell aus, es ist dann hauptsächlich als eisenschüssiger Kalksandstein ausgebildet, gleichwohl liegt der westlichste Abbau im Wittekindflöz lt. Schott in Gehlenbeck. Die Mächtikeit hat ihr Maximum mit ca. 1,9 m bei Luttern, im erwähnten Abbau bei Gehlenbeck sind es nur noch 20 cm. Das Flöz setzt sich aus einer sandigen Liegendpartie und zwei Toneisensteinschichten zusammen, denen eine tonige Oolithschicht zwischengelagert ist. Das Hangende wird von einer Lage Schwefelkies gebildet. Die Gesamtmächtigkeit der Macrocephalenschichten (Flöz u. Portasandstein) variiert von ca. 2 - 17 m.

  • Dogger ε6

  • Macrocephalen-
  • sandstein
  • (Portasandstein)
  • Callovium
  • (Untercallovium)

  •
  • Abbaue:
  • Sandstein

  •

  • Mineralienvorkommen:
  • Galenit
  • Calcit
  • Feldspate
  • Quarz
  • Bernstein

  •

  • Petrographie:
  • Der Macrocephalen-Sandstein wird seiner klassischen Ausbildung im Raum Porta wegen auch Portasandstein genannt. Da er sich durch Erscheinung und Genese vom oberen Part der Macrocephalenschichten beträchtlich unterschiedet, wurde er hier separiert. Der Portasandstein als Untergliederung des Begriffs "Macrocephalensandstein" erreicht sein Mächtigkeitsmaximum mit ca. 15 m in Porta, nach Westen hin wellenförmig abnehmend. Nördlich von Ahlsen ist der Portasandstein nicht mehr vertreten, er wird dort durch sandige Tone ersetzt. Westlich von Ahlsen setzt dann als zeitliches Äquivalent zum Portasandstein ein ca 1 - 3 m mächtiger eisenschüssiger Kalksandstein ein, der sich bis nach Ostercappeln verfolgen lässt. Das Schüttungsgebiet der Klastika wurde früher im Norden vermutet, inzwischen hat sich die Meinung nach einem südlich gelegenen Festland durchgesetzt. Der Portasandstein wird seit dem Mittelalter als Bausandstein abgebaut, obwohl er sich nicht immer als solcher eignet.

  • Dogger ε5

  • Aspidoidesschichten
  • Bathonium
  • (Oberbathonium)

  •
  • Abbaue:
  • -

  •

  • Mineralienvorkommen:
  • Pyrit
  • Siderit(?)
  • Quarz

  •

  • Petrographie:
  • Eine Gliederung des Bathoniums ist im Wiehengebirge nicht ganz einfach, da eine Verzahnung verschiedener Horizonte vorliegt, von denen die Stufe des Cornbrash eine Fazies innerhalb der tonigen Schichten des Bathoniums stellt. Wo über der Cornbrash-Hauptbank die Aspidoidesschichten aufgeschlossen und als solche zu gliedern waren, werden sie als Tonsandstein, sandige Mergelschieferbänke und Schiefertone beschrieben. Zum Teil sind den Tonen Kalksandsteinbänke oder groboolithische Kalkbänke eingelagert. Die tonigen Sandmergel enthalten mancherorts Toneisensteinknollen. Die Mächtigkeit der Aspidoidesschichten beträgt ca. 10 - 12 m.

  • Dogger ε5

  • Cornbrash
  • Bathonium
  • (Oberbathonium)

  •
  • Abbaue:
  • Sandstein
  • Eisenerz
  • Silber (unbestimmt, evtl. ε3)
  • Impsonit (unbestimmt, evtl. ε1-ε2)

  •



  • Mineralienvorkommen:
  • Phosphorit
  • Siderit
  • Galenit
  • Impsonit (unbestimmt, evtl. ε1-ε2)

  •

  • Petrographie:
  • "Cornbrash" ist stratigraphisch aussagelos und beschreibt eine zweistufige Sandsteinfazies, denen eine Zone Schiefertone zwischengelagert ist. Die untere Stufe besteht aus Eisenkalksandsteinen, welche mit Schiefertonen wechsellagern. In der oberen Stufe befinden sich Eisenkalksandsteine, die lt. Grupe eine Mächtigkeit von 20 m aufweisen können. Die Gesteine verwittern zumeist rostbraun. Der Cornbrash im Bereich Holzhausen (Pr. Oldendorf) wird als blauer Kalksandstein beschrieben, dem Mergel zwischengelagert ist. Die Mergel und Tone beinhalten z. T. Phosphoritknollen. Der Cornbrash ist stets eisenhaltig, regional begrenzte höhere Eisenanreicherungen gaben Anlass zum Abbau. Der Horizont der Impsonitabbaue ist strittig. Der Sandstein fand hauptsächlich als Packlage Verwendung. Die Mächtigkeit des Cornbrash liegt im Aufnahmeraum bei ca. 40 - 80 m.

  • Dogger ε3

  • Wuerttembergicus-
  • schichten
  • Bathonium
  • (Mittelbathonium)

  •
  • Abbaue:
  • -

  •

  • Mineralienvorkommen:
  • Siderit
  • Phosphorit

  •

  • Petrographie:
  • Sandige und glimmerigen Schiefertone, Mergelschiefer, Sphärosiderite u. vereinzelt Phosphorite, nach oben hin wechsellagernd Kalksandsteine. Die Mächtigkeit beträgt ca. 30 - 40 m.

  • Dogger ε1 - ε 2

  • Parkinsonischichten
  • Bathonium
  • (Mittlbathonium)

  •
  • Abbaue:
  • Eisenerz
  • Impsonit (ε5)

  •

  • Mineralienvorkommen:
  • Sphalerit
  • Calcit
  • Baryt
  • Siderit
  • Impsonit (ε5)
  • Phosphorit

  •

  • Petrographie:
  • Feinsandig-glimmerige Mergeltone mit Phosphoriten, Kalkknollen u. Toneisensteinlagen, lt. Grupe auch manganschüssige Kalkbänke. Die Zuordnung der Impsonitvorkommen ist strittig und könnte auch im Cornbrash liegen, ebenso die verschiedenen Abbaue darauf, wahrscheinlich sind die Impsonite ihrer hydrothermalen Genese, ergo ihres gangartigen Auftretens wegen formationsübergreifend. Die Angaben zur Mächtigkeit der Parkinsonischichten gehen von ca. 30 - 40 m bis hin zu 100 m.

  • Dogger δ5 - δ8

  • Subfurcatenschich-
  • ten
  • Bathonium
  • (Unterbathonium)

  •
  • Abbaue:
  • -

  •

  • Mineralienvorkommen:
  • Siderit
  • Phosphorit

  •

  • Petrographie:
  • Dunkle, feinsandig-glimmerige Schiefertone, z. T. Sphärosiderite u. Phosphorit. Angaben zur Mächtigkeit schwanken von 10 - 30 m.

  • Dogger α1 - δ4

  • Coronatenschichten
  • Bajocium
  • (Oberbajocium)
  • Polyplocusschichten
  • Bajocium - Aalenium
  • (Unterbajocium bis
  • Oberaalenium)
  • Opalinusschichten
  • Aalenium
  • (Unteraalenium)

  •
  • Abbaue:
  • Eisenerz
  • Impsonit (unbestätigt)

  •

  • Mineralienvorkommen:
  • Impsonit (unbestätigt)
  • Siderit
  • Gips

  •

  • Petrographie:
  • Fehlender Leitfossilien und Aufschlüsse wegen wurden diese drei Zonen zusammengefasst, auch unterscheiden sich die Zonen in ihrer Petrographie: nicht stufenweise. Sie bestehen aus Schiefertonen, zumeist kalkfrei, in der Polyplocusschicht auch größere Toneisensteingeoden. In der Opalinusschicht kann der Schieferton gipshaltig sein, in der Basalbank auch stark angereichert. Kaum bekannt ist wohl der Eisenerzabbau in der mittleren Formation, sie stellt den stratigraphisch tiefsten Eisenerzabbau im Aufnahmeraum dar. Die Gesamtmächtigkeit der drei Zonen umfasst ca. 150 - 200 m.
Serie: Lias (Unterjura) ~ Alter: ca. 173 - 208 Mio. Jahre
  • Der Lias, auch "unterer Jura" oder "schwarzer Jura" genannt, besteht hauptsächlich aus Schiefertonen mit teils eisenschüssigen Lagen. Die Liasschichten reichen selten so nah wie in den Profilgrafiken dargestellt an den Südrand des Wiehengebirges heran. In fast allen Liasformationen wurde der Ton für die heimische Ziegelindustrie abgebaut, sofern er möglichst wenig Kalk führte. Neben dem Ton wurden auch Mergel zu Dünge- und Meliorationszwecken abgebaut. Ob der Planicostasandstein im Aufnahmegebiet gebrochen wurde, lässt sich zur Zeit nicht mit Sicherheit bestimmen. Da er an einigen Stellen aufgeschlossen war, ist ist ein Ex-Abbau recht wahrscheinlich. Im Lipper Land gab es vereinzelte Abbaue von lediglich regionaler Bedeutung. Ähnlich verhält es sich mit dem Posidonienschiefer (Ölschiefer), der einen Bitumenanteil von z. T. 5 - 10% enthalten kann. Nachweislich abgebaut wurde er im Aufnahmegebiet nur zu Düngemittelzwecken, in benachbarten westlichen Gebieten hingegen wurde er auch zur Gewinnung von Ölen abgebaut. Vereinzelt unterlag der Schiefer dort einer Thermometamorphose und wurde zu einem Rußtonstein ("Schwarze Kreide"), der für die Farbenindustrie abgebaut und sogar bis nach Übersee exportiert wurde. Wiederum innerhalb des Aufnahmegebietes hingegen wurde der Schwefelkies in mehreren Bergwerken als Grundstoff für die Chemieindustrie abgebaut.
Stratigraphie Abbaue ~ Mineralien ~ Petrographie

  • Lias loζ

  • Jurensisschichten
  • Toarcium
  • (Obertoarcium)

  •
  • Abbaue:
  • Schwefelkies
  • Ton
  • Mergel

  •

  • Mineralienvorkommen:
  • Pyrit
  • Siderit
  • Schwefel
  • Limonit
  • Gips

  •

  • Petrographie:
  • Dunkle mergelige Tone mit Kalkbänken, davon manche eisenhaltig. Trümmergestein aus grauschwarzen Tonschiefern, durchsetzt mit Brauneisengrus, Gips und Schwefelausblühungen.

  • Lias lε

  • Posidonienschiefer
  • (Ölschiefer)
  • Toarcium
  • (Untertoarcium)

  •
  • Abbaue:
  • Schwefelkies
  • Ton
  • Mergel

  •

  • Mineralienvorkommen:
  • Pyrit
  • Calcit

  •

  • Petrographie:
  • Schwärzliche, kohlige Mergeltone, bituminöse Mergelkalkbänke (Stinkkalke). Auf Schichtfugen und Klüften Faserkalklagen, vereinzelte linsenförmige Schwefelkieslagerstätten.

  • Lias lmδ

  • Amaltheenschichten
  • Pliensbachium
  • (Domerium)

  •
  • Abbaue:
  • Ton

  •

  • Mineralienvorkommen:
  • Siderit
  • Sphalerit
  • Pyrit
  • Markasit
  • Gagat
  • Albit
  • Quarz

  •

  • Petrographie:
  • Nahezu kalkfreie dunkle Schiefertone mit Sphärosideriten.

  • Lias lmγ3

  • Capricornusschichten
  • (Numismalismergel)
  • Pliensbachium
  • (Carixium)

  •
  • Abbaue:
  • Ton

  •

  • Mineralienvorkommen:
  • Siderit

  •

  • Petrographie:
  • Dunkle, glimmerige Schiefertone mit Sphärosideriten

  • Lias lmγ2

  • Centaurusschichten
  • (Numismalismergel)
  • Pliensbachium
  • (Carixium)

  •
  • Abbaue:
  • Ton

  •

  • Mineralienvorkommen:
  • -

  •

  • Petrographie:
  • Bräunlich verwitternde glimmerige Schiefertone.

  • Lias lmβ2 - γ1

  • Bifer - Jamesoni-
  • schichten
  • (Numismalismergel)
  • Pliensbachium
  • (Carixium)

  •
  • Abbaue:
  • Ton

  •

  • Mineralienvorkommen:
  • Pyrit
  • Siderit

  •

  • Petrographie:
  • Blaugraue mergelige Schiefertone mit pyrithalten Sphärosideriten

  • Lias luβ1

  • Planicostaschichten
  • (Ziphusschichten)
  • Sinemurium
  • (Obersinemurium)

  •
  • Abbaue:
  • Ton

  •

  • Mineralienvorkommen:
  • Siderit

  •

  • Petrographie:
  • Kalkarme bis kalkfreie bröckelige Schiefertone mit Sphärosideriten. In den oberen Lagen als linsenförmige Lagerstätte vereinzelt der z. T. 1 - 2 m dicke Planicostasandstein; ein brauner, glimmeriger eisenschüssiger Sandstein, der aufgrund seiner relativ hohen Witterungsbeständigkeit einige Kämme der dem Wiehengebirge südlich vorgelagerten Höhen bildet.

  • Lias luα3

  • Arietenschichten
  • Sinemurium
  • (Untersinemurium)

  •
  • Abbaue:
  • Ton

  •

  • Mineralienvorkommen:
  • -

  •

  • Petrographie:
  • Mergelige Schiefertone mit grauen, festen sandigen Kalkbänken und z. T. stark bituminösen schwarzen Lagen

  • Lias luα2



  • Angulatenschichten
  • Hettangium
  • (Oberhettangium)

  •
  • Abbaue:
  • -

  •

  • Mineralienvorkommen:
  • Siderit

  •

  • Petrographie:
  • Dunkler, gelbgrau verwitternder mergeliger Schieferton mit pyrithaltigen Sphärosideriten und sandigen Kalkbänken.

  • Lias luα1

  • Psilonotenschichten
  • Hettangium
  • (Unterhettangium)

  •
  • Abbaue:
  • Sandstein

  •

  • Petrographie:
  • Dunkler, schiefriger Mergel mit eisenschüssigen sandigen Kalklagen. Der 0,1 bis 0,4 m mächtige blaugraue Sandstein wurde einst bei Herford zur Herstellung von Fußbodenplatten abgebaut.
